Félösszeadó áramkör
Félösszeadó (Half Adder) áramkör 7408 és 7486 áramkör felhasználásával
Az áramkör működése
A félösszeadó áramkör bináris összeadást hajt végre két, egybites, bináris bemeneten.
Az áramkör kimenete az összegbit (sum) és az átvitelbit (carry) bit.
0 + 0 = 0 (összeg = 0, átvitel = 0)
0 + 1 = 1 (összeg = 1, átvitel = 0)
1 + 0 = 1 (összeg = 1, átvitel = 0)
1 + 1 = 10 (összeg = 0, átvitel = 1)
A folyamat igazságtáblázata:
| Bemenet | Kimenet | ||
|---|---|---|---|
| A | B | összeg | átvitel |
| 0 | 0 | 0 | 0 |
| 0 | 1 | 1 | 0 |
| 1 | 0 | 1 | 0 |
| 1 | 1 | 0 | 1 |
Figyeljük meg, hogy az összeg bit egyenértékű az XOR művelettel (antivalencia): csak akkor 1 a kimenet, ha a bemeneti változók értéke különbözik!
Az is látható, hogy az átvitel bit egyenértékű az ÉS művelettel: ha mindkét bemenet 1, akkor létrejön az átvitel (túlcsordulás), vagyis az átvitel 1 értékű.
Választhatunk a 74HCXX, a CD4XXX, valamint a 74LSXX sorozatból is.

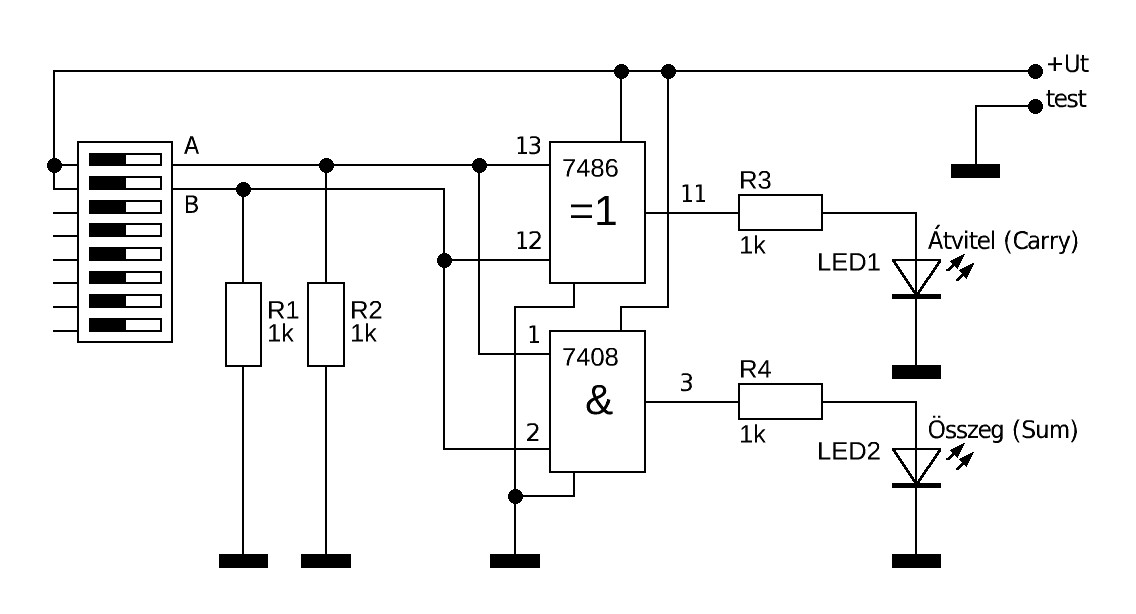

Kapcsolási rajz

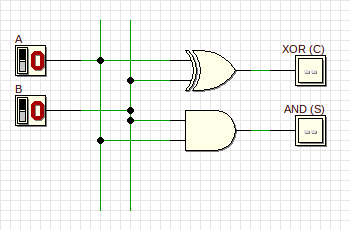

DEEDS szimuláció
Breadboard kivitelezés
Alkatrészek
- 1 db 74XX08 - 4 db 2-bemenetű AND-kapu; beszerzés, adatlap;
- 1 db 74XX86 - 4 db 2-bemenetű XOR-kapu; beszerzés, adatlap.
- 2 db 1 kΩ-os ellenállás;
- 2 db LED;
- 1 db 8-as DIP-kapcsolósor.
A 7408 lábkiosztása
A 7486 lábkiosztása
Megjegyzések
- Az áramkör működtethető:
- A TTL áramkörök 4 db AA-akkumulátorról (4,8 V), vagy 5 V-os tápegységről;
- A HC CMOS áramkörök 2-6 V-os tápfeszültségről;
- A CD4XXX CMOS sorozatú áramkörök pedig 3-18 V tápfeszültségről.
