Teljes összeadó áramkör
Teljes összeadó (Full Adder) áramkör 7408, 7432 és 7486 áramkör felhasználásával
Az áramkör működése
A teljes összegző áramkör bináris összeadást hajt végre három egybites bemeneten. Az áramkört teljes összegzőnek nevezzük, mert a harmadik bitet arra használjuk, hogy az átvitel- (Carry) bitet behozzuk egy fél összeadóból vagy egy másik teljes összegzőből. Az átvitelbit integrálásának lehetősége biztosítja, hogy több teljes összeadót láncba kapcsoljunk.
Igazságtáblázat
| Bemenet | Kimenet | |||
|---|---|---|---|---|
| A | B | C be | Összeg | Átvitel |
| 0 | 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 0 | 1 |
| 0 | 1 | 0 | 0 | 1 |
| 0 | 1 | 1 | 1 | 0 |
| 1 | 0 | 0 | 0 | 1 |
| 1 | 0 | 1 | 1 | 0 |
| 1 | 1 | 0 | 1 | 0 |
| 1 | 1 | 1 | 1 | 1 |

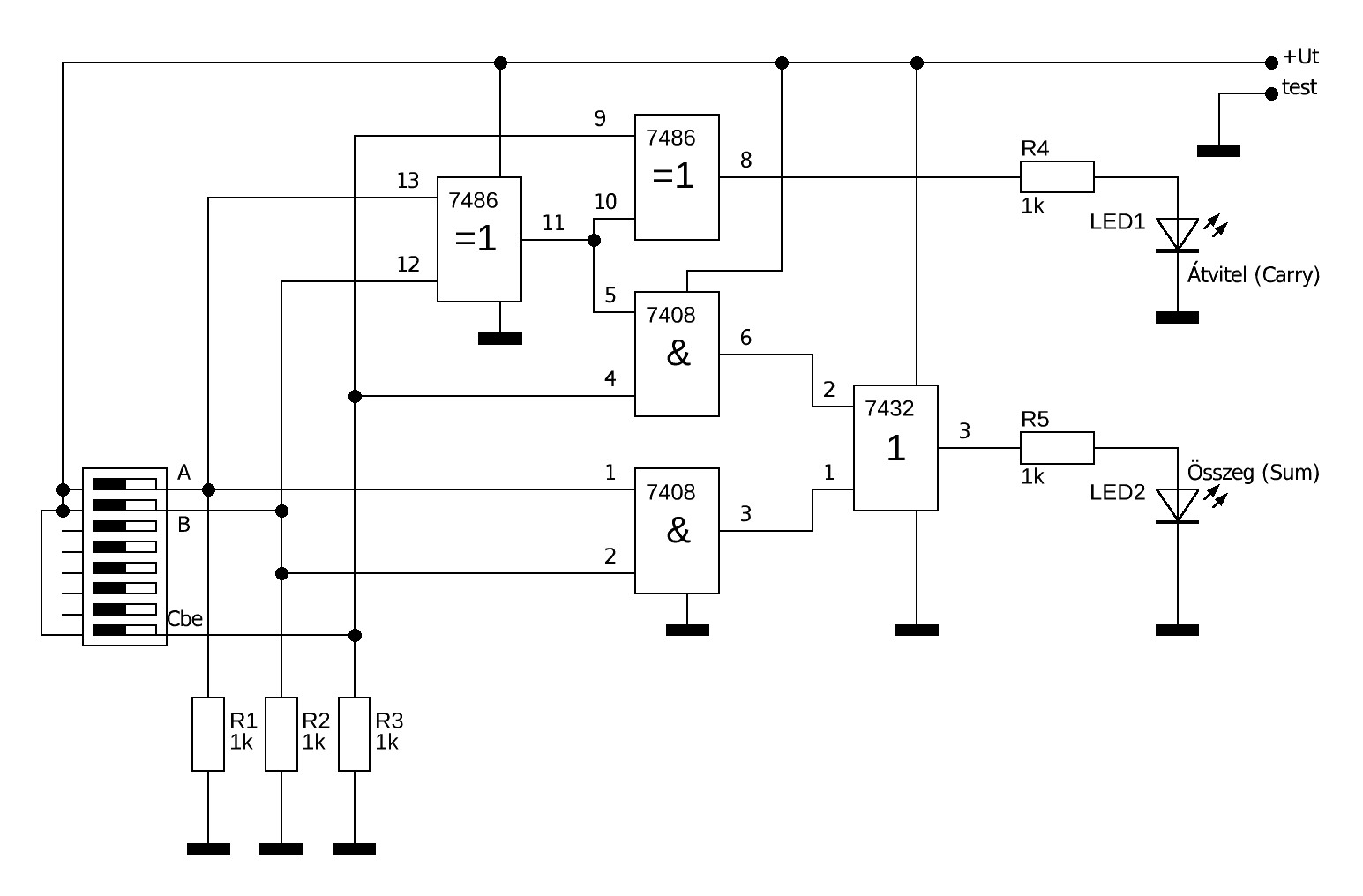

Kapcsolási rajz

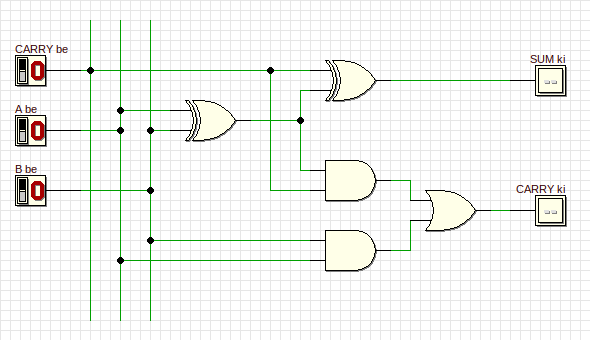

DEEDS szimuláció
Breadboard kivitelezés
Alkatrészek
- 1 db 74XX08 - 4 db 2-bemenetű AND-kapu; beszerzés, adatlap;
- 1 db 74XX86 - 4 db 2-bemenetű XOR-kapu; beszerzés, adatlap.
- 1 db 74XX32 - 4 db 2-bemenetű AND-kapu; beszerzés, adatlap.
- 3 db 1 kΩ-os ellenállás;
- 2 db LED;
- 1 db 8-as DIP-kapcsolósor.
A 7408 lábkiosztása
A 7432 lábkiosztása
A 7486 lábkiosztása
Megjegyzések
- Az áramkör működtethető:
- A TTL áramkörök 4 db AA-akkumulátorról (4,8 V), vagy 5 V-os tápegységről;
- A HC CMOS áramkörök 2-6 V-os tápfeszültségről;
- A CD4XXX CMOS sorozatú áramkörök pedig 3-18 V tápfeszültségről.
