A tantárgy programtantervi helye

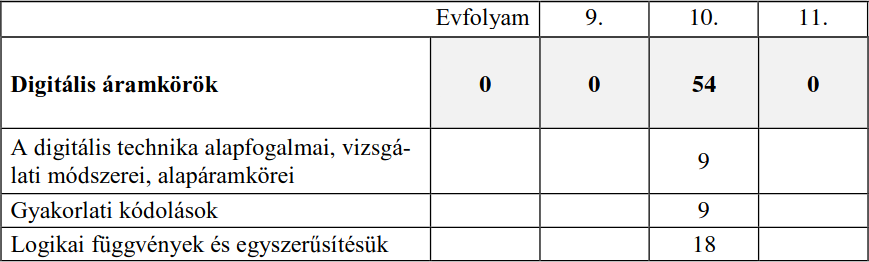

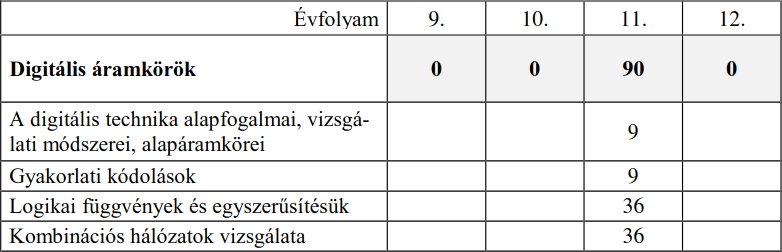

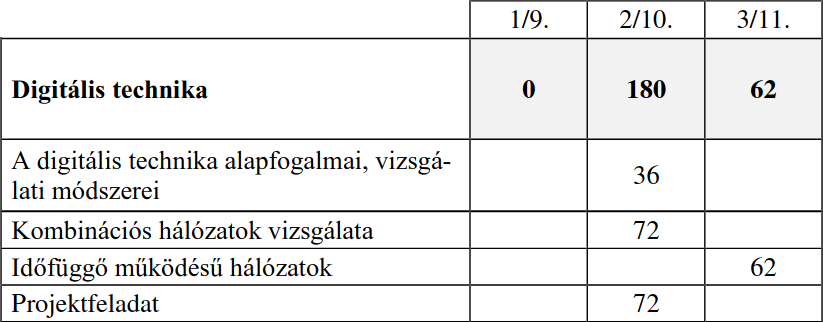

Az alábbi táblázatból látható, hogy a Digitális áramkörök tantárgy az Elektronika-Elektrotechnika ágazat három képzésében lényegében azonos tartalmú (elektronikai technikus, ipari informatikai technikus, Közlekedésautomatikai technikus). A honlapon található tananyag ezekhez a szakmáihoz illeszkedik. A tananyagot ettől függetlenül eredményesen fel lehet használni az automatikai technikus, valamint az elektronikai műszerész képzésekben is.
| Elektronikai technikus | KKK dokumentum (PDF) | PTT dokumentum (PDF) |  |
| Ipari informatikai technikus | KKK dokumentum (PDF) | PTT dokumentum (PDF) | |
| Közlekedésautomatikai technikus | KKK dokumentum (PDF) | PTT dokumentum (PDF) | |
| Automatikai technikus | KKK dokumentum (PDF) | PTT dokumentum (PDF) |  |
| Elektronikai műszerész | KKK dokumentum (PDF) | PTT dokumentum (PDF) |  |
A honlapon található tananyag a 04. Elektronika és elektrotechnika ágazat következő szakmáihoz illeszkedik:
- az 507140403 Elektronikai technikus;
- az 507140405 Ipari informatikai technikus;
- az 507140406 Közlekedésautomatikai technikus.
3.4.3 Digitális áramkörök tantárgy
| Témakör | Óraszám a 11. évfolyamban (40 % elmélet és 60 % gyakorlat) |
| A digitális technika alapfogalmai, vizsgálati módszerei, alapáramkörei | 9 |
| Gyakorlati kódolások | 9 |
| Logikai függvények és egyszerűsítésük | 36 |
| Kombinációs hálózatok vizsgálata | 36 |
3.4.3.1 A tantárgy tanításának fő célja
A tantárgy tanításának célja a digitális technikai alapfogalmak, a kettes és tizenhatos számrendszer, a logikai függvények (egyszerűsítésük, realizálásuk), valamint az összetett logikai hálózatok (kombinációs, aszinkron és szinkron) megismertetése és gyakorlati alkalmazásának elsajátíttatása.
3.4.3.4 A képzés órakeretének legalább 60%-át gyakorlati helyszínen (tanműhely, üzem stb.) kell lebonyolítani.
3.4.3.5 A tantárgy oktatása során fejlesztendő kompetenciák
| Készségek, képességek | Ismeretek | Önállóság és felelősség mértéke | Elvárt viselkedésmódok, attitűdök |
| Analóg és digitális jeleket különböző számrendszerekbe átszámol. | Ismeri az analóg és digitális jelek közti kapcsolatot, átváltásokat tud végezni tízes, kettes és tizenhatos számrendszerek között. | Teljesen önállóan | Igényes munkájának tartalmi és formai követelményeire. Bemutatójában, magyarázatában figyelembe veszi a hallgató igényeit, elvárásait. Feladatát körültekintően, felelősségteljesen végzi, betartva a biztonságos munkavégzés szabályait. A dokumentáció készítésénél törekszik arra, hogy a dokumentum világos és szabatos, valamint az ismertetett folyamat reprodukálható legyen. |
| Felismeri a gyakorlatban előforduló kódokat, 8 biten átszámításokat végez. | Ismeri a különböző kódolási módszereket és alkalmazásuk területeit. Ismeri a gyakorlatban előforduló kódolási típusokat. | Instrukció alapján részben önállóan | |
| Négyváltozós logikai feladatokat tud egyszerűsíteni, realizálni NAND -és NOR-kapukkal. | Ismeri a logikai alapműveleteket (AND, OR, NAND, NOR, XOR, XNOR, NOT), a Boole-algebra azonosságait, négyváltozós függvényeket tud egyszerűsíteni. | Teljesen önállóan | |
| Felismer és bemér funkcionális kombinációs hálózatokat. | A funkcionális kombinációs hálózatok alkalmazásának ismerete. | Instrukció alapján részben önállóan |
3.4.3.6 A tantárgy témakörei
3.4.3.6.1 A digitális technika alapfogalmai, vizsgálati módszerei, alapáramköre
Analóg és digitális jelek jellemzőinek definiálása, jelek két lehetséges értékének modellezése: „0”és„1”.
A működésleírást és kommunikációt támogató számrendszerek.
A tízes (ember), kettes (digitális áramkörök) és tizenhatos (kommunikáció) számrendszer alkalmazásának okai.
A számrendszerek jellemzői, átszámítások legalább 8 bites számtartományban.
3.4.3.6.2 Gyakorlati kódolások
A decimális és a bináris ábrázolást áthidaló BCD-kódok.
A kód és a kódolás fogalma.
BCD-, Johnson és Gray-kódok
A kettes komplemens jellemzői, gyakorlati alkalmazásának bemutatása.
3.4.3.6.3 Logikai függvények és egyszerűsítésük
Biteken végezhető logikai műveletek, logikai függvények definíciója igazság táblázattal
Egy eredményű (biztos „0”, biztos „1”, ismétlés; negáció), két eredményű (AND, OR, NAND, NOR, XOR)
A modell kiterjesztése többváltozós feladatokra: Boole algebra definíciója, szerepe a digitális technikában
A Boole-algebra alaptörvényei és azonosságai
A Boole-algebra alkalmazása,többváltozós függvények algebrai egyszerűsítése
Az egyszerűsített függvények megvalósítása kapuáramköri szimbólumokkal
Logikai kapuk (AND, OR, NOT, NAND, NOR, XOR) rajzjelei (európai, amerikai jelölések)
Grafikus függvényábrázolás, minimalizálási megoldások
Négyváltozós függvények egyszerűsítése adott feladat megoldására és felrajzolása kapuáramköri szimbólumokkal
A hazárdok fogalma, típusai, kiküszöbölésük módja
3.4.3.6.4 Kombinációs hálózatok vizsgálata
Funkcionális kombinációs hálózatok blokkvázlata: multiplexer, demultiplexer/dekóder, aritmetikai áramkörök. Alapfeladataik, egyéb alkalmazási területeik
