Hárombemenetű kapuk kiváltása kétbemenetűekkel

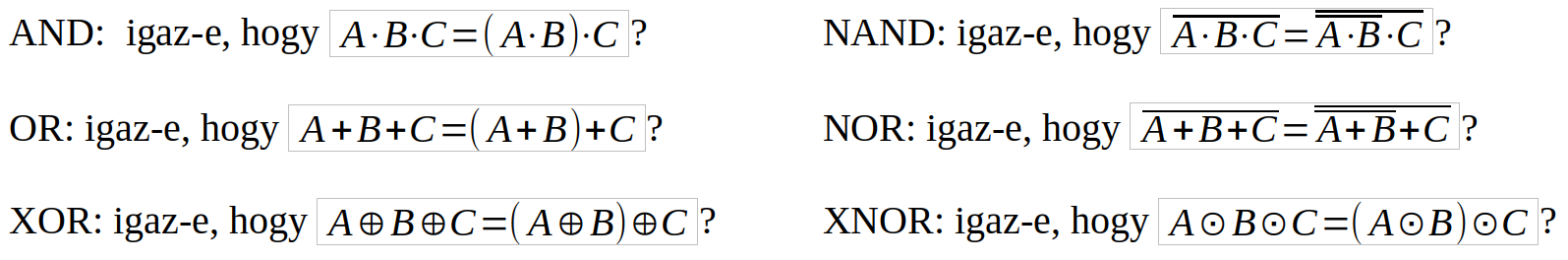

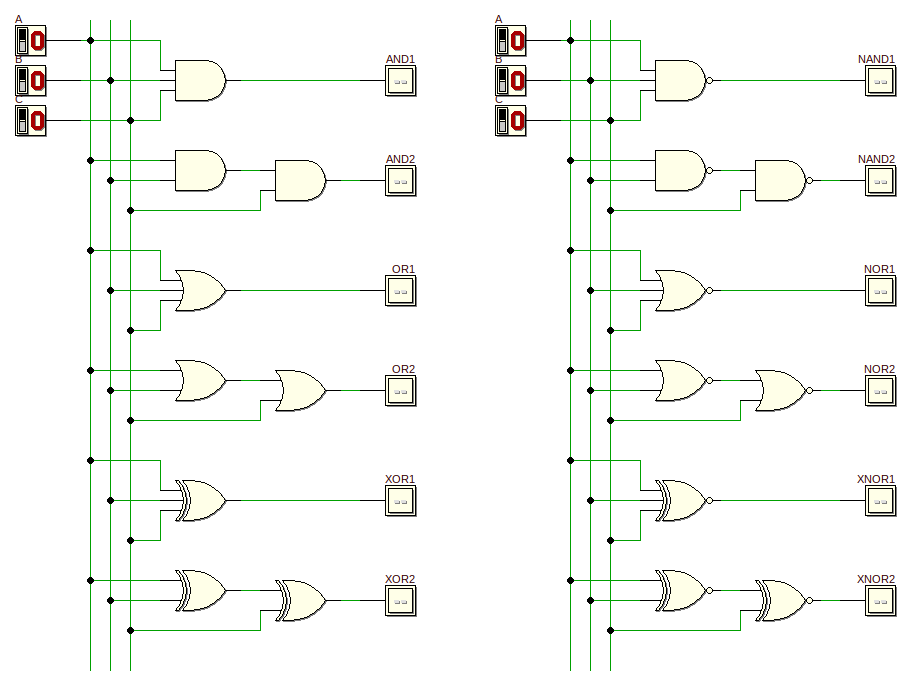

Vizsgálja meg, hogy kétbemenetű kapuáramkörökkel kiválthatók-e a hárombemenetű kapuáramkörök!
| A | B | C | Y(AND1) | Y(AND2) | Y(OR1) | Y(OR2) | Y(XOR1) | Y(XOR2) |
| 0 | 0 | 0 | ||||||
| 0 | 0 | 1 | ||||||
| 0 | 1 | 0 | ||||||
| 0 | 1 | 1 | ||||||
| 1 | 0 | 0 | ||||||
| 1 | 0 | 1 | ||||||
| 1 | 1 | 0 | ||||||
| 1 | 1 | 1 |
| A | B | C | Y(NAND1) | Y(NAND2) | Y(NOR1) | Y(NOR2) | Y(XNOR1) | Y(XNOR2) |
| 0 | 0 | 0 | ||||||
| 0 | 0 | 1 | ||||||
| 0 | 1 | 0 | ||||||
| 0 | 1 | 1 | ||||||
| 1 | 0 | 0 | ||||||
| 1 | 0 | 1 | ||||||
| 1 | 1 | 0 | ||||||
| 1 | 1 | 1 |
